DSF47N帶聯網的光纖紅外測溫儀, 600-2500°C
規格：DSF47N帶聯網的光纖紅外測溫儀, 600-2500°C
單位：
瀏覽次數：1514
性能標簽：
DSF47N帶聯網的光纖紅外測溫儀, 600-2500°C, 帶以太網通信接口, 內置網絡服務器, 網絡上設置和調節紅外測溫儀參數, 數據通信協議Modbus-TCP, 最小可測光斑Φ0.7mm
產品詳細描述
聯網的短波光纖紅外測溫儀DSF47N系列
帶以太網通信接口
內置網絡服務器
網絡上設置和調節紅外測溫儀參數
數據通信協議Modbus-TCP
- 數字式紅外測溫儀DSF47N，測溫范圍：600-2500°C(分段)
- 多種光學系數；
- 固定焦距或可變焦距，最小可測光斑Φ0.7mm
- 通信接口：100MB以太網通信；Modbus-TCP，用于總線系統集成
- 內置LED瞄準燈或激光瞄準燈，可以精確地瞄準被測物體。
- 最大值存儲
- 不銹鋼外殼
- 最快響應時間為5ms(t95)，可用于快速運動的物體或過程測溫。
技術數據
| 技術數據 | ||
| 型號 | DSF47N | DSF47N |
| 測溫范圍 | 600~1800°C | 800~2500°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C | |
| 光譜范圍 | 0.8~1.1µm | 0.8~1.1µm |
| 光學系數 | 光纖探頭FOH II-65,FOH II-250, FOH I-100 , FOH A-150, FOH A-225, FOH F | |
| 距離系數 | 100:1或200:1 | 100:1或200:1 |
| 測量誤差 | 0.5%測量值+1K (Tamb=23°C, ε=1, t95=1s) | |
| 重復精度 | 0.1%測量值+0.5K (Tamb=23°C, ε=1, t95=1s) | |
| NETD | 0.1K (Tamb=23°C, ε=1, t95=1s) | |
| 響應時間(t95) | 5ms，可調，可達100s | |
| 發射率 | 0.05~1.00, 可調, | |
| 存儲方式 | 最大值存儲, 可通過通信接口調整 | |
| 輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω | |
| 通信接口 | 100MB以太網通信，網絡服務器, 數據通信協議Modbus-TCP | |
| 瞄準 | 內置綠色LED瞄準燈或紅色激光瞄準燈 | |
| 軟件 | Windows®下PYROSOFT Spot | |
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F,存儲方式, 子測溫范圍,可通過軟件調節 | |
| 供電電源 | 24 VDC ± 25% | |
| 功耗 | 最大1.5 W | |
| 運行溫度 | 0~70°C | |
| 存儲溫度 | –20~70°C | |
| 重量 | 約 455 g | |
| 尺寸 | 螺紋M40x1.5, 長度 125mm | |
| 外殼 | 不銹鋼，帶插座和保護窗口 | |
| 防護等級 | IP 65 (DIN 40 050) | |
| CE認證 | 遵守EU規則(EN 50 011) | |
| 供貨范圍 | DSF47N, 操作手冊,檢測單, Windows®下PYROSOFT Spot | |
| 無連接電纜、無以太網電纜、無光纜和光學探頭, 請單獨訂貨 | ||
| 機械附件、電氣附件、光學附件 | |
| 12針連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25m或30m |
| 通信接口 | 100MB以太網通信，網絡服務器, 數據通信協議Modbus-TCP |
| 光纖電纜 | 長度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m |
| 供電電源 | 24 VDC， 0.6 A |
| 安裝支架 | 固定式或可調式，用于紅外測溫儀 |
| 安裝支架 | 用于光纖探頭FOH II |
| FOH II吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar，無油 |
| FOH II直角鏡 | 不銹鋼，90° |
| FOH II保護窗口 | 石英玻璃或藍寶石玻璃窗口 |
| 以太網電纜 | RJ45，4芯，5米，10米，15米 |
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭
光學探頭FOH I和FOH II
|
光學探頭FOH II-65 |
|
|||||||||
|
測量距離a(mm) |
0 |
65 |
85 |
110 |
150 |
200 |
240 |
300 |
|
|
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF47N(600~1800°C) |
9 |
1.3 |
1.7 |
2.1 |
2.8 |
3.6 |
4.2 |
5 |
|
|
|
DSF47N(800~2500°C) |
9 |
0.7 |
0.9 |
1.1 |
1.4 |
1.8 |
2.1 |
2.5 |
|
|
|
光學探頭FOH II-250 |
|
|||||||||
|
測量距離a(mm) |
0 |
250 |
300 |
400 |
600 |
800 |
1000 |
1500 |
2000 |
2500 |
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF47N(600~1800°C) |
9 |
3 |
3.7 |
5 |
7.2 |
9.2 |
12 |
18 |
24 |
31 |
|
DSF47N(800~2500°C) |
9 |
1.7 |
2.1 |
2.7 |
4.4 |
5.5 |
6.8 |
10 |
13 |
17 |
|
光學探頭FOH I-100 |
|
|||||||||
|
測量距離a(mm) |
0 |
100 |
130 |
165 |
225 |
300 |
500 |
700 |
1000 |
|
|
型號和溫度 |
測量光斑直徑M(mm) |
|||||||||
|
DSF47N(600~1800°C) |
6 |
1.8 |
2.2 |
2.8 |
4 |
5.5 |
9 |
13 |
18 |
|
|
DSF47N(800~2500°C) |
6 |
0.9 |
1.1 |
1.4 |
2 |
2.7 |
4.5 |
6.5 |
9 |
|
|
光學探頭FOH I 和 FOH II 光纜 |
|
|||||||||
|
測溫范圍 |
光纖直徑 |
鎧裝包層 |
||||||||
|
DSF47N(600~1800°C) |
400μm |
不銹鋼 |
||||||||
|
DSF47N(800~2500°C) |
200μm |
不銹鋼 |
||||||||

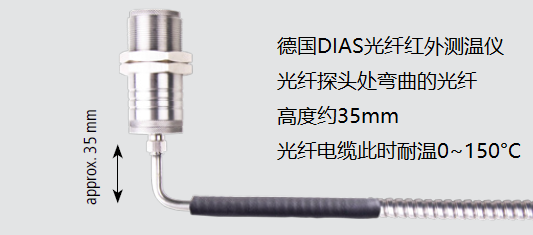

彎曲90°C的光纖電纜(耐溫0~150°C)

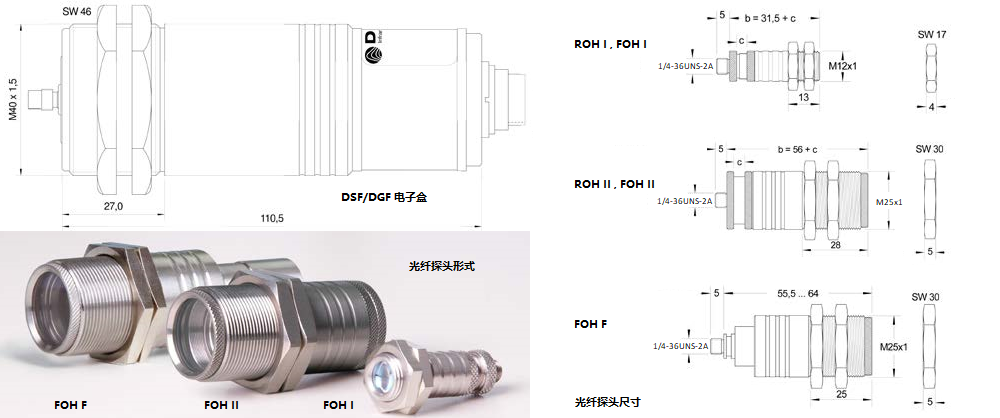

DGF44N、DSF44N電子盒尺寸、光纖探頭及尺寸
